"Podjela" ekrana

juras 07-10-2009 23:09
Zanima me kako mogu ekran podjeliti na recimo 4 djela tako da u svakom djelu mogu nacrtati poseban crtež?

ana 08-10-2009 09:04
MOžeš pomoću viewporta podijeliti ekran na razne načine ali nemožeš u svakom tom prozoru nacrtati drugačiji crtež.

Ono što bi mogao napraviti je da otvoriš nova 4 prazna prostora za crtanje pa imaš u Window opciju tile vertically i tile horizontally.
Tako će ti se sva 4 prostora za crtanje smanjiti i biti jednake veličine i onda možeš u svakom prozoru crtati zaseban crtež.

juras 08-10-2009 17:37
Da ali onda neću moći isprintati to sve na jednom papiru, bez da prebacujem sve u jedan prozor?

JackOfHearts 08-10-2009 18:40
Jedino što mi pada na pamet je da podijeliš crtež pomoću viewporta kao što je ana rekla, s time da u svakom ugasiš one layere koji ti ne trebaju.
Također možeš probati s XREF tj. da radiš na više crteža odjednom (druga opcija koju je ana rekla) te da prilikom ispisa pomoću XREF ih sve spojiš u jedan.

juras 08-10-2009 22:42
Problem je kod viewporta to što se crtanje u jednom od 4 crteža reflektira na ostale tj. kao da ctram u sva 4 istodobno?

JackOfHearts 08-10-2009 23:31
da, ali ako je taj layer u kojem crtaš ugašen za taj viewport, onda se to ne vidi.

juras 09-10-2009 00:09
Kad isključim layer crtam na sljepo, tek kad ka ponovno uključim vidim što sam nacrtao?

juras 09-10-2009 21:56
Kad isključim layer crtam na sljepo, tek kad ka ponovno uključim vidim što sam nacrtao?

JackOfHearts 09-10-2009 23:59
da istina je, to ne funkcionira u model spaceu, samo u paper spaceu ...hmmm... jedino što mi još pada na pamet je da spremiš Layer State za svaki dio i onda jednostavno prebacuješ kada radiš na određenom dijelu crteža.

mario 23-10-2009 14:42

juras napisao:
Zanima me kako mogu ekran podjeliti na recimo 4 djela tako da u svakom djelu mogu nacrtati poseban crte�?

Zašto bi trebao podjeliti ekran za to?

Kakvi su to posebni crteži?

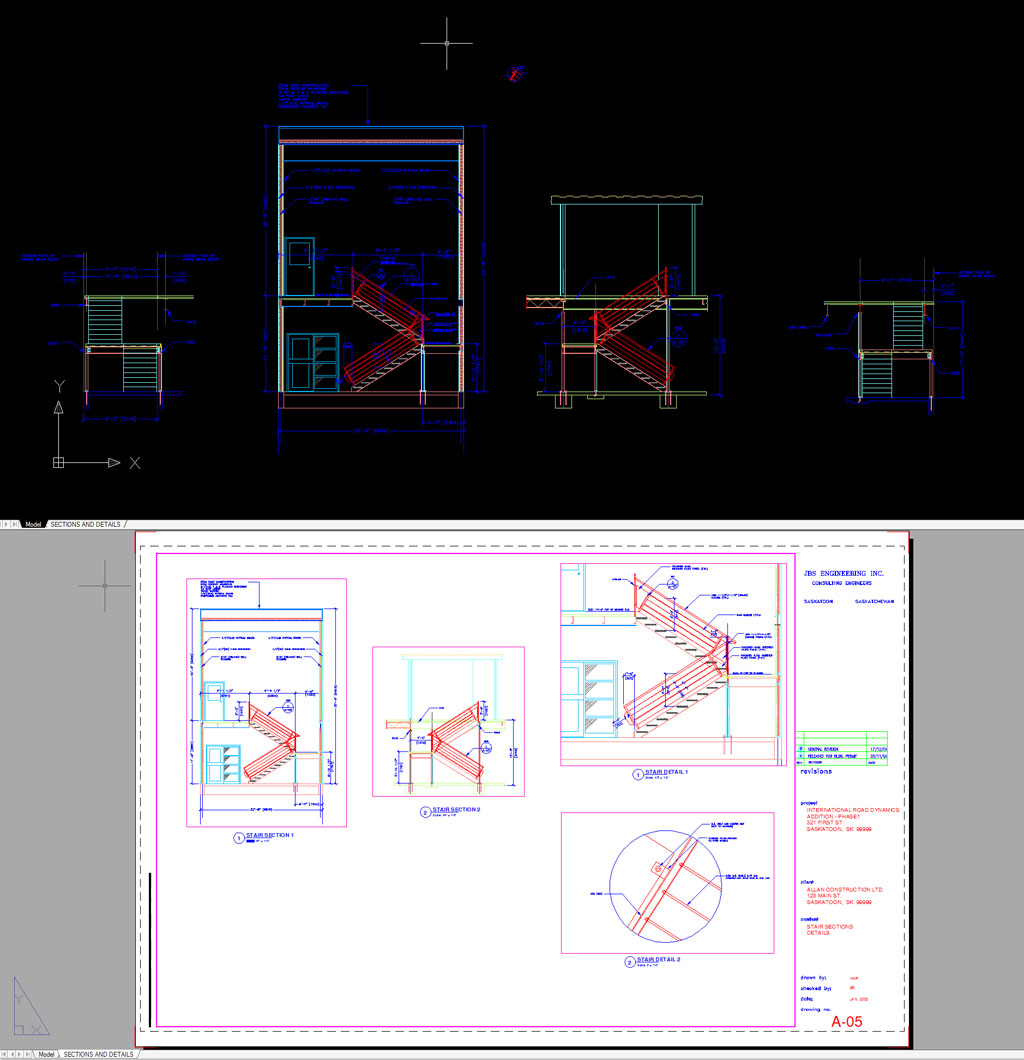

Ako moraju biti različitih mjerila, a na istom papiru - za tako nešto koristiš Layout s više Vievwporta i u svakom Viewportu odrediš potrebno mjerilo. U Layout-u rasporediš položaje crteža, dodaš nazive crteža (presjek taj i taj, mjerilo to i to), dodaš sastavnicu...
