Organizacija Layera

Mrskotnjak 10-03-2010 10:23
Pozdrav,
Geodet sam i koristim Autocad 10ak godina i promjenio sam nekoliko pristupa organizacije layera od onog pukog nazivanja layera; OGRADA, OBJEKT, KOLNIK..., pa do 2_OGRADA, 2_OBJEKT, 3_KOLNIK.

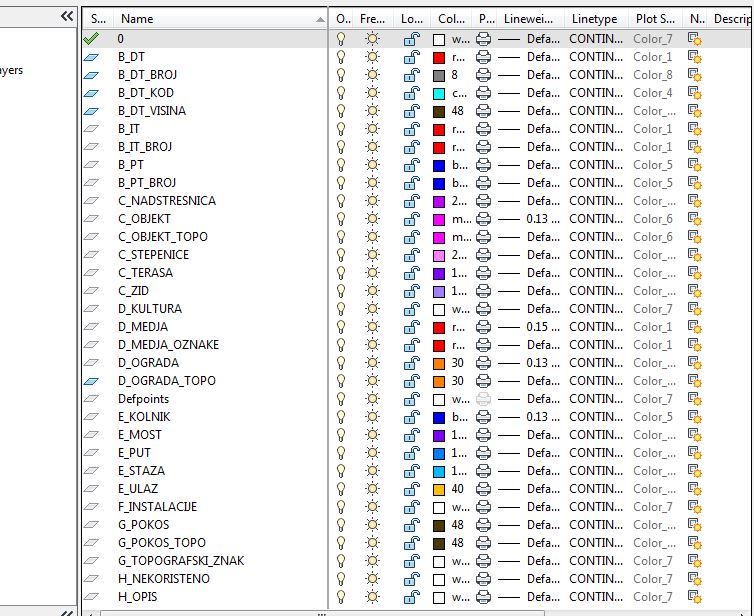

Trenutno imam template sa slojevima koji počinju sa slovima, recimo A_XXX su slojevi vezani uz katastarsku podlogu, B_XXX su slojevi vezani uz snimljene/kolčene točke, C_XXX su objekti, D_XXX međe/ograde, E_XXX promet, F_XXX instalacije, H_XXX opis/legenda itd. Tražio sam po netu, ali nigdje nisam našao konkretan standard ili barem neki naputak za geodete i nazivanje slojeva. Bio bih zahvalan kad bi postali vašu organizaciju slojeva pa da vidim dal sam na dobrom putu. Ova uploadana slika prikazuje moju organizaciju jedne geodetske situacije.

Mrskotnjak 12-03-2010 08:47
Bah, nitko ne koristi layere?Smile

JackOfHearts 12-03-2010 10:48
Koliko je meni poznato, ne postoji nacionalni standard. Mislim da je bila neka inicijativa, ali ništa od toga koliko mi se čini. Daleko smo mi od zapada što se tiče CAD standarda. Koliko sam primjetio, manje-više sve firme koje drže do sebe imaju interne CAD standarde. Ovo što si ti napravio je dosta dobro, jer ako ikada i dođe do nekog standarda, vrlo se lako preimenuju layeri.
Nedavno sam napisao članak u Ekscentru oko CAD menadžmenta. Ništa revolucionarno, ali pročitaj ga možda ti pomogne šta bi se mogao dalje standardizirati u firmi.
hrcak.srce.hr/file/60868

Mrskotnjak 15-03-2010 12:53
Hvala na odgovoru Mario, ja pokušavam na razini firme to napraviti, međutim htio bi vidjeti kako većina firmi to radi pa da se prilagodim tome. Tako da bi volio kad bi ljudi postali svoju organizaciju slojeva.

mario 15-03-2010 14:28
Ja mislim da si na dobrom putu. Kod nas u firmi postoji standard, ali nažalost nitko ga se ne pridržava. Rađen je po osnovi ISO 13567 ( en.wikipedia.org/wiki/ISO_13567 ) i po ISO 128-20:1996 (oznaka i debljine linija).

Iz mog osobnog iskustva najveći problem je izbor debljina linija tj. dodjela debljina određenoj boji. Mi smo pokušali u firmi standardizirati debljine, ali ne drže se svi tog standarda, pa nastaje problem kada dobijem crtež od kolege koji je dodjelio debljinu 0.18 magenti, a meni je magenta 0.70.

Firma ima nekoliko biro-a i ponekad radimo na istom projektu. Prema tim zahtjevima je napravljen standard. Layeri se trebaju označavati na sljedeći način:

S-AAAAAA-BBBBB

S - oznaka struke (S - strojari, A - arhitekti, E - električari...)
AAAAA - oznaka osnovne grupe (kat1, krov, plin, voda...)
BBBBB - oznaka podgrupe (armat, cijevi, vent,...)

primjeri:

A-PREZID-ARMAT
E-KABEL-240V...

U zadnjih 2-3 godine smo počeli koristititi Civil 3D i Plateia-u koji imaju svoje layere tako da interni standard nazivanja layer-a nije zaživio.

Zaživio je standard s debljinama linija unutar nekoliko grupa i mogu reći da je puno lakše raditi kada su stvari standardizirane.

Pozdravljam tvoju inicijativu da uvedeš reda u firmi. Što god napravio je bolje nego da ne napraviš ništa.

JackOfHearts 15-03-2010 17:10
Nema na cemu.
Također kao i mario, ja sam također pokušao napraviti vlastiti standard za ured, ali jednostavno to nije zaživilo, barem ne u mjeri kojoj je bilo zamišljeno. Djelomično postoji, ali samo tamo gdje je potrebno zbog neke automatizacije procesa, inače niti to vjerojatno ne bi. Vrlo je teško nekoga nagovoriti da prati standarde kada ga stišću rokovi. Drugi razlog je vjerojatno prelazak na Civil3D koji zahtijeva malo više truda za kreiranje standarda. Ja bih ga napravio, ali kada bi znao da će ga se netko pridržavati.
