Prekinuta polilinija

Kako otkriti/oznaciti gde su krajevi polilinije, odnosi njen prekid? Tacnije, ako imamo zatvorenu poliliniju koja to nije tj negde je prekinuta/nespojena jer program zbog toga nece da izvrsi neku naredbu (ili javlja i izbacuje poruku kako polilinija nije zatvorena) kako pronaci gde je to i ispraviti (spojiti krajeve u jenu acku) bez da se svaka tacka te polilinije zumira i detaljno pregleda? Ako ima vise desetina tacaka polilinije onda to nije bas jednostavno. Jeli njeno brisanje i ponovno pazljivije crtanje (spajanje tacaka) ispocetka jedino resenje??

da to zna biti dosta "dosadan" problem, pogotovo ako je riječ o velikom broju polylinija. Pokušaj sa naredbom boundary. Ta naredba traži zatvorene dijelove te tako kreira novu poliliniju. Problem je ako su ti prekidi preveliki, tada niti ta naredba ti neće pomoći. Kada sam imao takav problem, najčešće sam išao ručno tražiti prekide tako da sam spajao polilinije sa PEDIT naredbom i tamo gdje desio prekid, sam ručno popravio ... ide sporo, ali mislim da je to najbolji način.

Probaj sa naredbom PEDIT..... polyline edit.....

Na starom predlošku portala ACADhr napisao sam članak o toj naredbi - ( admine, gdje se to sada nalazi ? )..... Nisam siguran da li ti to može pomoći, ali probaj.

Dok se to ne nađe:

Ako se sve linije u tvojoj konturi polilinije, linije i lukovi, tj. da nisu splineovi i slično, onda od njih možeš napraviti jednu konturu uz pomoć naredbe PEDIT.

Kada je pozoveš, tražit će te da obereš jednu od linija u svojoj konturi, i kada ju odebereš, u slijedećem koraku uzmi opciju JOIN i odaberi sve preostale linije u konturi. Kada završiš ovu naredbu od svih linija, trebala bi biti/postati samo jedna polilinija, tj. zatvorena kontura.

Probaj.

Nadam se da sam razumio tvoj problem, i da bi ovo moglo biti njegovo rješenje.


Pozz

spori wrote:

( admine, gdje se to sada nalazi ? )

Ako si o tome pisao na forumu tu je (samo treba pronaći Search forum )
Pa kad sam se već javio da napišem da bi uskoro trebao prebaciti do kraja i sve članke (a onda stari portal ode u arhivu )

Ne, opis te naredbe i primjeri za tu naredbu nisu bili obrađivani, niti spominjani u temama foruma - koliko me sjećanje služi. Tako da se to ne može pronaći na forumu.

Članak je bio u Savjetima dana ili tako nekako. Imali smo opciju pisati članke o naprednom ACAD-u i savjetima dana.

Za gersona; sa naredbom LIST možeš provjeriti, da li ti je kontura zatvorena ili otvorena.

Kada sam radio na prethodnom radnom mjestu, program za plinsku rezačicu nije mogao izrezati pozicije iz lima u jednom hodu, ako linija nije bila zatvorena. Stoga sam koristio PEDIT za zatvaranje konture i naredbu LIST za provjeru, da li je kontura otvorena ili zatvorena.

Za naredbe PEDIT i JOIN znam, ali njih koristim tek kada otkrijem gde je polilinija prekunuta (ne spajaju se krajevi u istoj tacki) pa ih onda spojim u jednu poliliniju. Problem je samo naci gde je taj prekid kada je polilinija koja je npr. sasatvljena od 30 tacaka zatvorena - kada je selektujem cela se 'obelezi' ali ne moze se videti u kojoj tacki nije dobro spojena. Problem se javi kada npr trebam odrediti neku povrsinu a program to odbija jer kontura nije zatvorena ili da pogresnu jer zaracuna i ono van 'zatvorene' konture. Sa shrafiranjem je isti problem. Ja sam to uglavnom resavao naredbom Break at Point - namerno bih je negde prekinuo i onda selektovao - onda bi se obelezio samo deo te polilinije izmedju 2 prekida (mog koji sam zadao i tog koji je trebalo da trazim). Onda bih je sa pomenutim naredbama spojio u jednu.

Pa, to je odlična ideja. To sa BREAK AT POINT naredbom.

Ja sam koristio naredbu FILLET. Npr. imao sam objekt sastavljen od 10 linija i 5 lukova ( bez spline-a; spline se nije mogao tako obrađivati - slijedi opis moga postupka ).

Trebala mi je zatvorena kontura i ako se nakon naredbe LIST pokazalo da je otvorena, onda sam pozvao naredbu FILLET i odabrao vrijednost radijusa 0. I onda sam poklikao sve spojeve između linija-linija, luk-luk i luk-linija, kako bi došlo do spajanja zaobljenjem tim radijusom. Može se činiti da je puno posla, ali kada uđe u rutinu, obavljalo se dok si rekao keks.

Naredbom LIST moglo se utvrditi da je polilinija zatvorena i upotrebljiva za pripremu programa za rezanje.

Pozz

Sorry već me neko vrijeme nije bilo na seitu, pa možda malo kasnim sa pomoći…

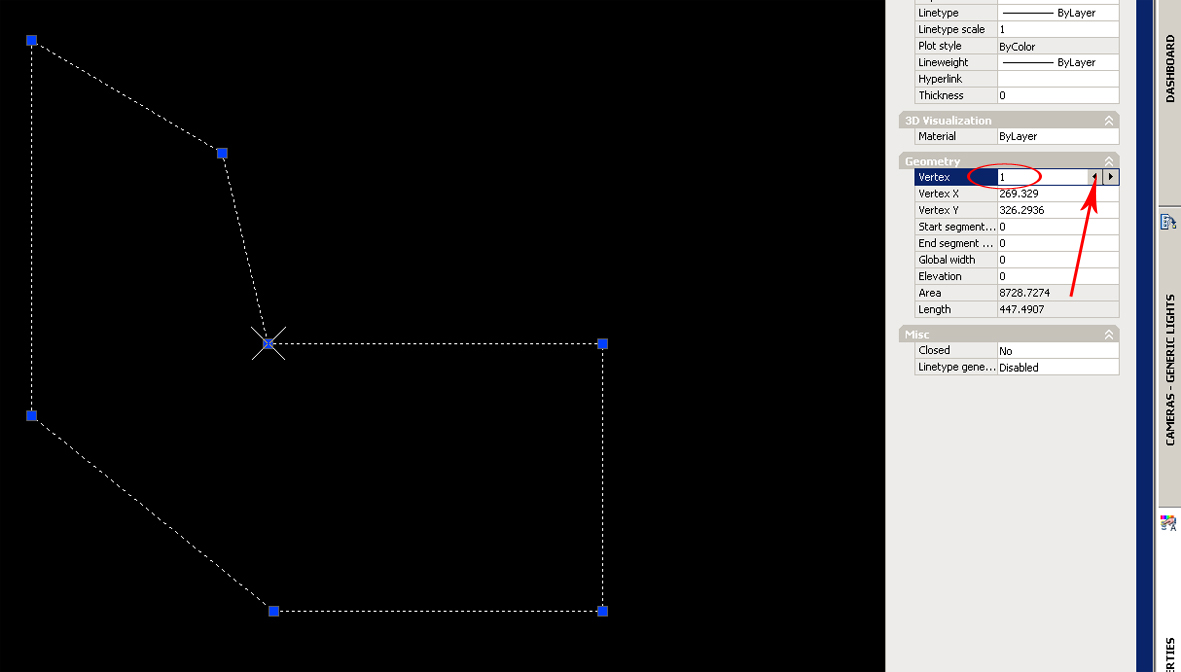

Tvoj problem je vrlo jednostavan. Klikneš na polyline, kad je tvoj polyline označen odeš u prpoerties klikneš na Vertex i on ti označi prvu točku tvog „zatvorenog“ polylinea (vidi sl.). Tu je očito i početak prekida. Ako u Vertex klikneš na strelicu lijevu, vidjet ćeš da se oznaka, na polylineu nije pomakla, a u Vertex prozoru neće više biti točka 1 nego npr. točka 8, kao na ovom crtežu. Sada si se uvjerio da ti je tu prekid, za zoomiraš i točku 8 moovneš na točku 1 ili obrnuto, već prema tome koja se od tih dvaju točaka nalazi na na tvojem željenom položaju (x,y). Sada označiš polyline i Explode-iraš kako bi dobio proste linije. Označiš jednu i ponoviš postupak pedit i join itd, itd…

Zuti

To je upravo to sto mi je trebalo, hvala na odgovoru.

Ove stvari sam davno prestao ručno raditi ali ti za kvalitetnije stvari treba Map. U Map-u sa Drawing Cleanup rješavaš ove stvari vrlo bezbolno (za mene je naj gora stvar segmet polilinije koj ima dužinu 0 - 'nula'), jedino trebaš paziti koje opcije izabereš. Međutim, ni to nije garancija da ćeš nakon toga moći izračunati površinu iz likova - ovo je već tema za drugi topic.

Ove stvari sam davno prestao ručno raditi ali ti za kvalitetnije stvari treba Map. U Map-u sa Drawing Cleanup rješavaš ove stvari vrlo bezbolno (za mene je naj gora stvar segmet polilinije koj ima dužinu 0 - 'nula'), jedino trebaš paziti koje opcije izabereš. Međutim, ni to nije garancija da ćeš nakon toga moći izračunati površinu iz likova - ovo je već tema za drugi topic.
