Debljina linija

Idem u srednju skolu, građevinski tehničar.. I u drugom razredu smo jos poceli radit na AutoCad-u to su sve za sad neke vise manje osnove.. Mi smo sad u 3 razredu iz predmeta prometnice dobili da nacrtamo poprecne presjeke ceste, e posto sam jos pocetnike ovo mi nije bas jasno, neznam koju debljinu linije da koristim, ako koristim kao standardnu debljnu tehničke 0.5 to bi u autocadu bilo 0.50mm jel tako?.. Al kad odem u plot i stavim da mi se vidi LWT to izgleda predebelo i ona tanka konstrukcija i srafure se gotovo ni ne vise, sve izgleda skoro pa potpuno obojano a tako nije.. Debljinu da koristim.. (ps: crtam u mjerilu 1:100 ako ti ima ikakve veze)

Prvo i osnovno - crtaj u LAYER-ima. Znači konstrukcija u svom layeru, šrafure u svom layeru. Sve što crtaš neka boja bude BYLAYER.

Ja osobno ne koristim debljine linije u samom crtežu. Debljine linija definiram u PLOT STYLE-u. S time izbjegavam probleme oko mjerila.

Drugo - u Autocadu NE CRTATI u mjerilu. Mjerilo određuješ u Layout-u. Izaberi si mjerne jedinice u kojim ćeš crtati. U građevini je to najčešće u metrima, strojari koriste milimetre. Ako ti je cesta široka 3 m onda tako i nacrtaš - 3 Autocad-ove jedinice.

Pogledaj kako se plota na: www.ic.ims.hr/autocad/plot.html

O debljinama linija: www.ic.ims.hr/autocad/plot-u-boji.html

Znam naucili smo crtat u nivoima i sve to al nismo dosli jos do printanja.. Meni u principu kad crtam na papiru glavni dio crteza debljine 0.5mm .. a kote, brojevi i srafure budu 0.3mm .. E sad ja bi htio da tako isto bude i u autocadu al nije mi bas jasno kak da to napravim..

Ono sto hoces da ti bude 0.5 mm crtaj u jednom layeru i tom layeru dodijeli npr. RED boju.

Kote crtaj u layeru KOTE i tom layeru dodijeli BLUE boju.
Brojeve crtaj u layeru BROJEVI i tom layeru dodijeli BLUE boju.
Srafure crtaj u layeru SRAFURE i tom layeru dodijeli BLUE boju.

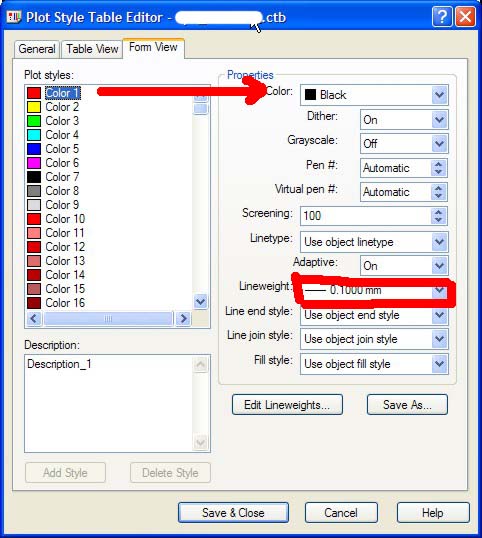

Sada u FILE -> PLOT STYLE MANAGER -> ACAD -> FORM VIEW boji RED dodijeli debljinu pera 0.5, a boji BLUE debljinu 0.3 (Lineweight). Promjeni da ti te dve boje plota/printa print u crnoj boji (Color).

Na kraju si snimi takav Plot Style za buduće korištenje (Save As) i pozovi ga po potrebi kod plotanja/printanja.
