razvijanje oplosja

Pozdrav svima a posebno adminima
moj prvi post ovdje...

Pitanje je vezano za razvijanje 3D tijela u 2D. Nadam se da ce iz slika biti dovoljno razumljivo. Imam neko tijelo:

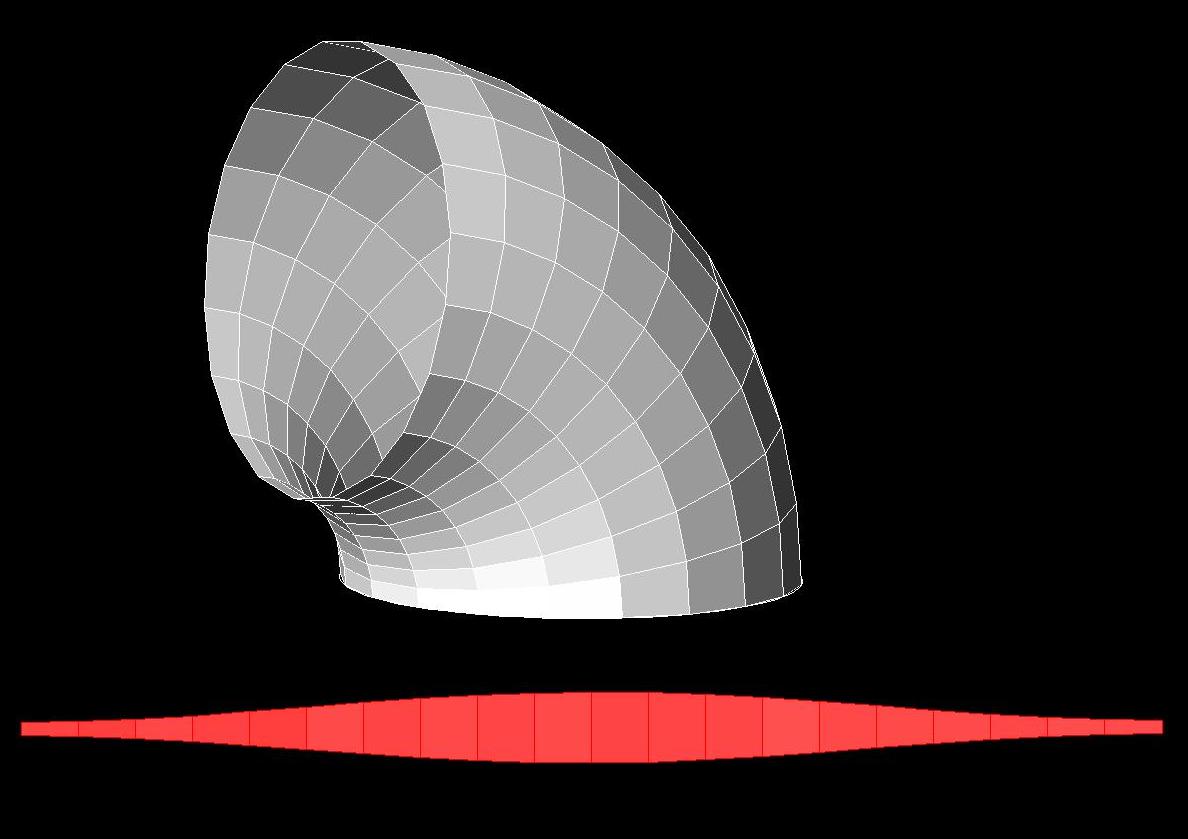

na slici hamburški luk (bijelo)

i njega trebam razviti u jedan od segmenata (crveno)
jer mi treba razvijeno stanje, koje dalje predajem za rezanje, itd....

Dali u AutoCad-u postoji opcija da se to oplosje razvije automatski?

Trenutni postupak koji koristim je - prvo dam mali extrude tom obijektu, razbijem sa explode i zatim sa align (3 tocke)
poredam dijelove jedan pored drugog u jednoj ravnini. Tu se naravno gubi preciznost (zbog surftab-a, zakrivljeni rub pretvaram u linearni) a treba i vremena.

Hvala.

mislim da običan AutoCAD nema tu mogućnosti (neka me netko ispravi ako sam u krivu). U 3ds Max-u se to zove unwrap i tamo se to može, ako se ne varam. Pogledaj na ovoj stranici , tu postoji program koji bi to možda mogao napraviti. Nisam ga isprobao tako da ne znam da li radi kako tebi treba. Mislim da za tako nešto bi ti trebao Autodesk Inventor ili neki drugi specijalizirani program.

hvala na brzom odgovoru

da, pretpostavljao sam tako nesto. u max-u znam radit, ali on nije opcija na poslu
samo acad (i to starija verzija 2006 )

uuuu 2006, tada još nisu imali napredne 3D mogućnosti. Probaj ovaj program koji sam naveo u prijašnjem postu, baš me zanima da li radi.

probao
bezuspjesno

konstantno dobivam error "bad argument type: consp nil"

trenutno gledam ovaj plugin za acad SmartUnfold: Unfold Surface For AutoCAD
www.solid3dtech.com/Products.html

To ti radi program Sheet CAD. Bez problema sve razvija, prodore, sve, sve..... Mi imamo verziju 15.9.7

Ali to nema free na netu. Mislim...... :blush:

Toliko od mene. Pozz

Imam rješenje za razvijanje plašteva. Tj. imam programčić koji budem stavio na net, čim stignem. Programčić se učitava u ACAD.

Toliko za sad.

Evo ga. Programčić koji funkcionira. Skroman je i učinkovit. Ukratko: preko izbornika Tools se naredi program.

1. Tools/Options; U Support File Search Path se postavi putanja prema mapi programa litio3d.

2. Tools/Load Aplication; Zatim se napravi Load Application..., iz mape se povuče file litio.vlx

3. Onda se program učita točno ovako: (load"LITIO"), i lupi se enter,

Program se nakon toga pokreće sa naredbom litio. Dalje bi sve trebalo biti jasno. Uostalom sve se nalazi u jednostavnom Manualu.

Tu sam za pitanja, ako budu potrebna.


Sretno.

Hvala za file

upravo ga isprobavam...budem se javio sa dojmovima

acad2006 wrote:

Hvala za file
...budem se javio sa dojmovima

??????

I ja se pitam, što se dogodilo sa dojmovima. :lol:

Bit ce da ga se jako dojmilo i OSTAO JE BEZ TEKSTA :laugh:

mario wrote:

Bit ce da ga se jako dojmilo i OSTAO JE BEZ TEKSTA :laugh:

Evo, ja sada ponovno probao učitati litio program, jer sam posumnjao da nisam nešto pogrešno napisao/rekao.
I sve radi kako treba.

Dojmilo ga se u nekom smislu, nadam se pozitivnom..... :side:

Hm, a što ćeš, ta današnja mladež..... :silly:

Ovako imam takodjer pitanje u vezi razvijenog plašta. Znači kako od 3D objekta napravit razvijen plašt, da li postoji nekakva određena naredba unutar AutoCAD-a 2007. Eo slike dolje kako bi trebalo biti :

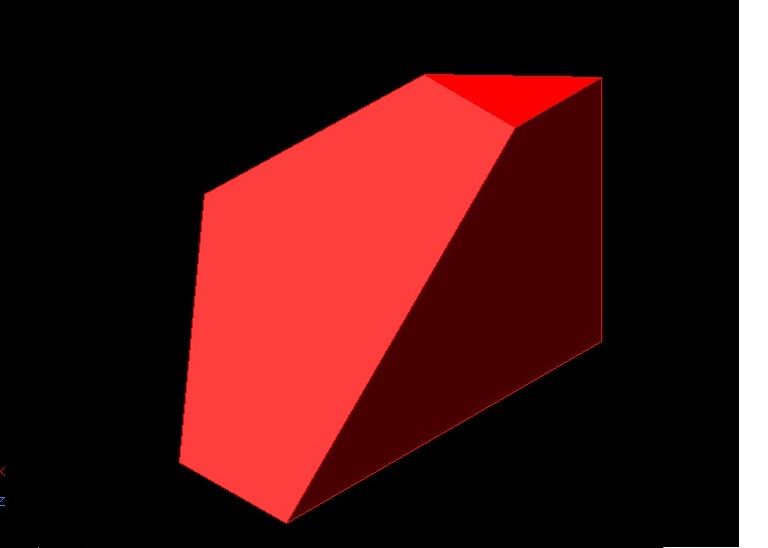

3D :

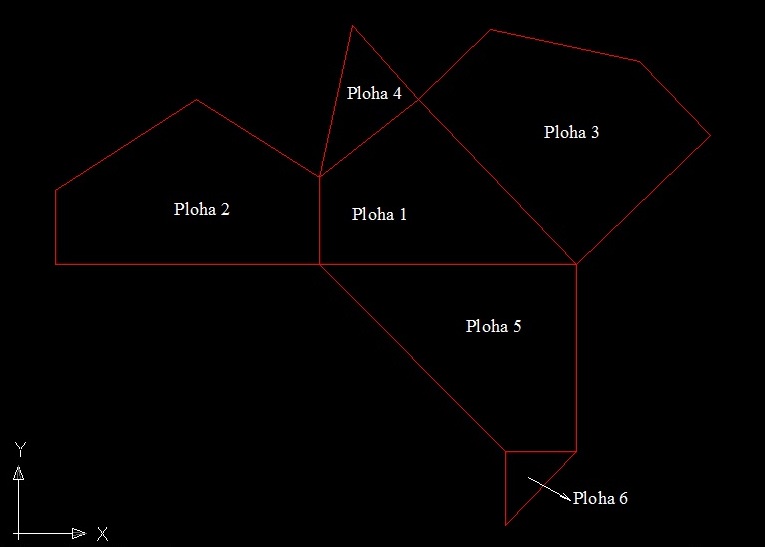

Razvijeni plašt : (ovo je crtano bez naredbe)

Unutar ACAD-a 2007, ne postoji naredba kojom bi prikazanom 3D tijelu, napravila razvijeni plašt.
Radio sam sa ACAD 2012, ali nisam imao potrebu za razvijanjem plašteva tijela, tako da ne znam za takvu naredbu, ali moguće je da nekakva takva naredba već postoji u ACAD-u 2012, ili pak u ACAD-u 2013, do kojeg još nisam došao.

U ovoj temi, ranije, ( vjerovatno ste već i vidjeli/pročitali ) uploadao sam programčić za razvijanje plašteva. Sad, trenutno ne stignem se podsjetiti, kako radi taj programčić, ali sumnjam da bi vama bio od koristi.

Pozz,
