Spašavanje u ACAD 2010

spori 19-04-2009 20:29
U ACAD 2010 imamo opciju spasiti u novom dwg formatu; ACAD 2010 drawing. Ali.

Pitanje: zašto su od prošlog formata snimanja crteža( ACAD 2007 drawing ), crteži sve veći nakon snimanja, umjesto da bude obratno.

Kod snimanja u ACAD 2004 formatu, crteži su "najlakši", već u 7-ici teže više, a sada snimanje u 10-ki, veličina snimljenog crteža je za 10% veća?!!

Zašto? Zašto nije obratno

JackOfHearts 19-04-2009 22:13
Malo me zaintrigiralo tvoje pitanje, pa sam išao provjeriti gdje bi se mogla ta razlika. Za testiranje sam uzeo Civil 3D 2008 i AsdkInspector.arx aplikaciju koju sam bio koristio za učenje programiranja u .NET koristeći AutoCAD objekte, a služi za hijerarhijski pregled objekata unutar DWG crteža. Otvorio sam praznu datoteku sa acadiso.dwt templateom i nacrtao samo jednu liniju. Nakon toga sam spremio crtež u Civil 3D dwg2007 i Civil 3D dwg2004 format te exportirao u "obični" dwg2004 i dwg2007 format.

dwg2007 254 KB
dwg2004 197 KB
exported dwg2004 29 KB
exported dwg2007 46 KB

Kao što se može vidjeti, velike su razlike između datoteke spremljene u Civil 3D-u i exportirane u standardni AutoCAD format. Razlog tome su vjerojatno različite ili proširene definicije objekata unutar samog dwg-a, što je i logično jer običan AutoCAD crtež ne sadrži recimo Surface, Grading, Alignement ..itd. objekt kao što je slučaj sa Civil 3D-om već samo Line, Polyline, Linetype i sl.. Vjerojatno je sličan slučaj sa drugim Autodesk proizvodima kao što je Inventor, Revit i sl. Pitanje je "Zašto je onda crtež u novijoj verziji veći od onog spremljenog u starijoj?" Vjerojatno sličan razlog, u novijim verzijama su dodavali neke nove objekte ili modificirali postojeće, te dodavali nove sistemske varijable dok su sve (ili skoro sve) stare i dalje ostajale, npr. associative objekte, dinamičke blokove i sl.

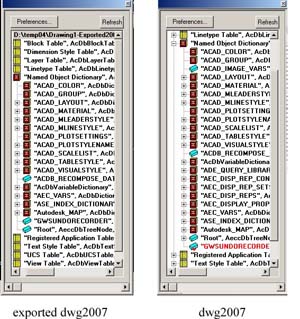

Slika pokazuje razlike u objektima samo u jednom dijelu dwg crteža spremljenog u Civil 3D 2007 format i u običnom AutoCAD 2007 formatu. Kao što se može vidjeti, totalno drugi objekti između verzija pod istom kategorijom.
